產品的主要用途與適用范圍
W12NC-20x2000型四輥卷板機是金屬板材彎曲、校正機械。專用于金屬板材的成型彎曲工作。各種規格的筒形、弧形工件的予彎、卷曲成形可在一次上料后完成，借助輔助裝置，可以進行錐形筒件的卷制。還可對金屬板材進行粗略的整形工作。

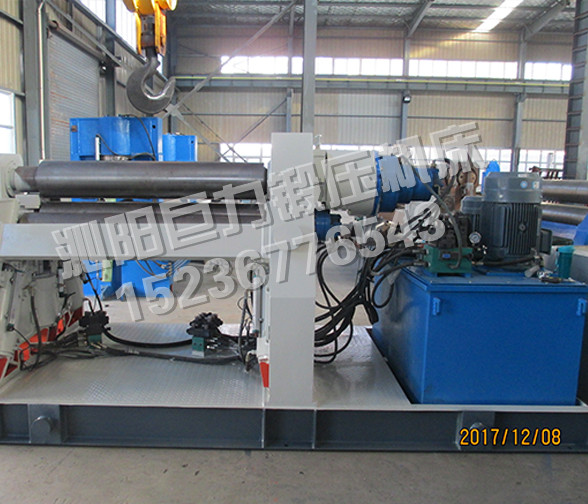

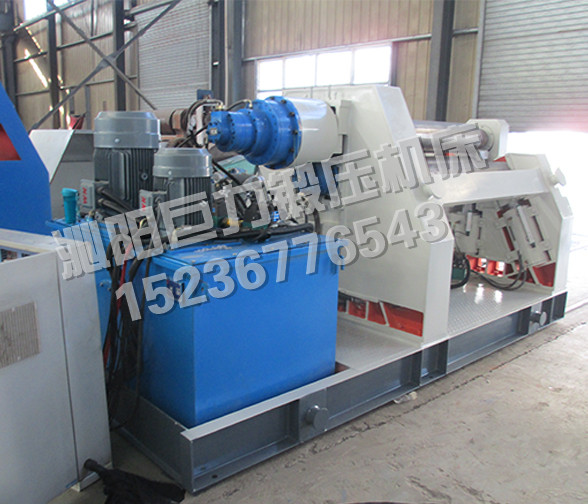

本機為四輥卷板機，其結構見圖1，上輥為主動輥，下輥和側輥為從動輥，上輥位置固定，下、側輥可升降移動，上輥為機械傳動，下、側輥的轉動時靠鋼板和各輥間的摩擦力帶動的。下輥和側輥均由其兩端油缸推動其實現升降運動。上輥倒頭體的翻轉、復位靠油缸進行，各輥軸承體和油缸均裝于左、右兩端的機架內。左右機架是四輥卷板機的主體，采用焊接結構，安裝在整體底座上。機器的全部操作均在操作臺上進行。
該四輥卷板機與對稱三輥卷板機比較，它可以不借助其它設備模具，直接予彎板材端部，而且剩余直邊較小；它可以不使板材調頭，而卷成工件。
